Модификация | VDR26 | VDR26H | VDR32 | VDR32H | VDR42 | VDR52 | VDR52H | VDR63 | VDR63HE | VDR75HE |
---|---|---|---|---|---|---|---|---|---|---|
Вид топлива | бензин | дизель | бензин | дизель | бензин | бензин | дизель | бензин | дизель | дизель |
Вибросила, кH | 26 | 26 | 32 | 32 | 42 | 52 | 52 | 63 | 63 | 75 |
Модель двигателя | Honda GX200 | Hatz 1B20 | Honda GX200 | Hatz 1B20 | Honda GX270 | Honda GX270 | Hatz 1B30 | Honda GX390 | Hatz 1B50 | Hatz 1D81 |
Мощность, кВт | 4.1 | 3,4 | 4.1 | 3.4 | 6.3 | 6.3 | 5.0 | 8.3 | 7.9 | 10.1 |
Глубина уплотнения, см | 45 | 45 | 50 | 50 | 57 | 65 | 65 | 85 | 85 | 100 |
Размер основания, мм | 450x700 | 450x700 | 500x750 | 500x750 | 550x895 | 600x895 | 600x895 | 700x895 | 700x895 | 750x1000 |
Масса, кг | 160 | 170 | 210 | 215 | 280 | 340 | 360 | 415 | 450 | 615 |
В целом ряде стесненных и неудобных мест (траншеи‚ водопропускные трубы и т. п.) виброплита в конце захватки не может быть развернута для обратного хода. Использование в таких случаях одноходовых плит практически невозможно. Здесь необходимы реверсивные виброплиты‚ осуществляющие обратный ход без своего разворота.
Виброплиты реверсивные NTC серии VDR предназначены для проведения грунтовых и асфальтовых работ различного типа, а также при строительстве, ремонте и реконструкции автомагистралей, проселочных и лесных дорог, железнодорожных путей, копании и засыпке канав и траншей для трубопроводов, закладке фундаментов, а также при ландшафтном строительстве. Реверсивные виброплиты компании NTC исходя из условий работы на объекте оснащаются либо бензиновыми двигателями Honda (Япония), либо дизельными приводами Hatz (Германия). Купить реверсивную плиту в Минске Вы можете обратившись в представительство компании NTC.
Реверсивные виброплиты NTC‚ имеют вес от 120 до 605 кг‚ устроены несколько более сложно‚ чем нереверсивные. Реверсивные виброплиты состоят из опорной плиты и вибратора, который изолирован от двигателя с помощью демпферов. Для привода от двигателя к вибратору используется клиноременная передача. Система управления реверсом движения машины - гидравлическая. Геометрия опорных плит для различных моделей вибраторов оптимизируется с учетом достижения наилучшего уплотняющего эффекта. Как правило, края днища виброплит скошены или срезаны под углом. Конструкция машины позволяет использовать рукоять с подъемом для поворота виброплиты.

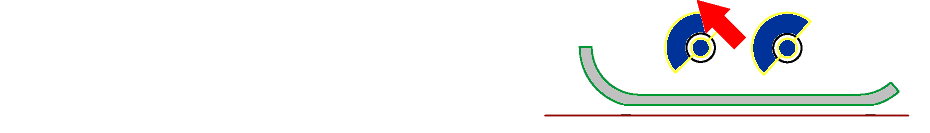

Вибратор виброплиты представляет собой двухвальный вибровозбудитель с дебалансами на каждый из валов‚ причем вращаются они синхронно и в противоположных направлениях. Путем манипулирования установкой угла наклона результирующей двух центробежных сил этих дебалансов можно получить только вертикальное воздействие плиты на грунт или разной величины вертикальное и горизонтальное усилия. За счет горизонтальной составляющей обеспечивается перемещение виброплиты‚ а при смене направления горизонтальной силы она получит обратный ход без своего разворота. Валы вращаются в смазываемых конических шарикоподшипниках.
Виброплиты с реверсивным движением специально предназначены для уплотнения рыхлых грунтов типа песка и гравия. Уплотнение обратных засыпок характеризуется значительными нагрузками и износом уплотняющей техники. Поэтому обычные виброплиты не имеют достаточной силы для создания необходимого уплотнения обратных засыпок. Для работы самоходных виброплит необходимо поверхность уплотнения определенным образом предварительно подготовить‚ т. е. отсыпать более или менее равномерную толщину слоя грунта‚ соответствующую уплотняющей способности виброплиты‚ разровнять и спланировать поверхность ее перемещения. Последнее сделать бывает не так просто‚ особенно в глубоких траншеях‚ что создает трудности для самоходности виброплиты и снижает эффективность ее работы.

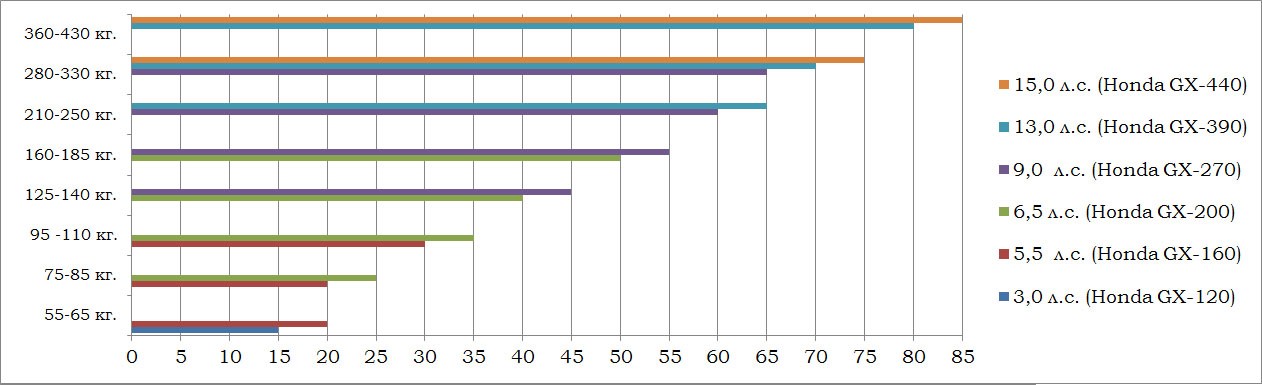

Компания NTC после проведения совместных испытании с компанией Honda вывела формулу расчета мощности двигателя по отношению к весу виброплиты, размеру основания и амплитуды уплотнения
Значения глубины уплотнения для различных моделей приведены в этой таблице.
Модель | Вес,кг | Глубина уплотнения, см (max/ рекомендуемая толщина неуплотненного слоя для трамбования) | Асфальт | Плитка тротуарная | ||||
Несвязные грунты | Связные грунты | |||||||
Гравий | Песок | Суглинок, супесь | Илистая почва | Глина | ||||
VDR22 | 120 | O 35/30 | O 25/15 | O 20/15 | O | X | √ | √ |
VDR26 | 160-170 | √ 45/35 | √ 45/30 | √ 35/25 | O | O | √ | √ |
VDR32 | 210-215 | √ 50/45 | √ 50/45 | √ 35/30 | √ 35/30 | √ 35/30 | O | O |
VDR52 | 330-350 | √ 60/35 | √ 35/25 | √ 25/20 | √ 25/20 | √ 25/20 | O | O |
VDR63 | 430-450 | √ 80/40 | √ 40/30 | √ 25/20 | √ 25/20 | √ 25/20 | O | X |
Малогабаритные реверсивные виброплиты моделей VDR22, VDR26 и VDR32 массой 120, 160 и 210 кг сконструированы для уплотнения гравия, щебня и песка вокруг фундаментов домов, в траншеях, при строительстве или реконструкции дорожных одежд проезжих частей улиц или дорог. Бесступенчатая регулировка скорости обеспечивается гидравлическим сервоприводом эксцентрикового элемента. Это обеспечивает плавность перемещения плиты и простоту ее управления. Ручка управления применяется как предохранительное устройство и для переключения "реверса". Эти модели имеют прочные рабочие плиты с упрочненными краями и хорошо уравновешенное и легко доступное подъемное устройство. Рукоять сконструирована эргономически правильной формы, работает без вибраций. Данный виброплиты, благодаря своей массе является идеальными машинами для уплотнения песка и грунта траншей для кабелей и трубопроводов.
Реверсивная виброплита модели VDR 52 массой 320 кг предназначена для тяжелых условий работы и идеально подходит для уплотнения обратной засыпки траншей для трубопроводов и кабелей, а также для ремонта дорожного полотна и применяется для уплотнения гравия, щебня, песка вокруг фундаментов зданий. Конструкция включает жесткую крышку, выдерживающую сильные удары и защищающую все ответственные детали машины.
Тяжелая реверсивная виброплита модели VDR63 массой 430 кг предназначена для тяжелых условий работы, обеспечивающая высокую степень уплотнения. Благодаря мощным дизельным и бензиновым двигателям, вибрационная плита VDR63 является экономичной альтернативой тяжелым вибрационным дорожным каткам. Широкое основание вибрационной плиты предназначено для быстрого уплотнения грунта и камней на больших площадях, а также для строительства фундаментов и засыпания грунта у основных. Виброплита снабжена электрическим стартером и имеет отличную эффективность уплотнения и высокую производительность уплотнения по площади.
