Виброплиты одноходовые

0
0
Показывать по: товаров на странице
Виброплита NTC VD15
Центробежная cила, кН 25
Топливо Бензин
Вес, кг 85
Арт. ntc-vd15 Под заказ 2 927.21 руб. Просмотр
Виброплита NTC VD18
Центробежная cила, кН 18
Топливо Бензин
Вес, кг 95
Арт. ntc-vd18 Под заказ 2 988.62 руб. Просмотр
Виброплита NTC VD20
Центробежная cила, кН 20
Топливо Бензин
Вес, кг 105
Арт. ntc-vd20 Под заказ 3 090.97 руб. Просмотр
Виброплита NTC VD24
Центробежная cила, кН 24
Топливо Бензин
Вес, кг 115
Арт. ntc-vd24 Под заказ 3 111.44 руб. Просмотр
Виброплита NTC VD450/22
Центробежная cила, кН 22
Топливо Бензин
Вес, кг 140
Арт. ntc-vd450 Под заказ 3 766.48 руб. Просмотр
Виброплита NTC VD12P
Центробежная cила, кН 12
Топливо Бензин
Вес, кг 60
Арт. ntc-vd12p Под заказ 2 702.04 руб. Просмотр
Виброплита NTC VD15P
Центробежная cила, кН 25
Топливо Бензин
Вес, кг 85
Арт. ntc-vd15p Под заказ 2 804.39 руб. Просмотр
Виброплита NTC VD18P
Центробежная cила, кН 18
Топливо Бензин
Вес, кг 95
Арт. vd18p Под заказ 2 927.21 руб. Просмотр
Виброплита NTC VD20P
Центробежная cила, кН 20
Топливо Бензин
Вес, кг 105
Арт. ntc-vd20p Под заказ 3 009.09 руб. Просмотр
Виброплита NTC VD24P
Центробежная cила, кН 24
Топливо Бензин
Вес, кг 115
Арт. ntc-vd24p Под заказ 3 070.50 руб. Просмотр
Виброплита NTC VD15E
Центробежная cила, кН 15
Топливо Бензин
Вес, кг 75
Арт. ntc-vd15e Под заказ 29 476.80 руб. Просмотр
Виброплита NTC VD18E
Центробежная cила, кН 18
Топливо Бензин
Вес, кг 85
Арт. ntc-vd18e Под заказ 3 009.09 руб. Просмотр
Технические характеристики:
МодификацияVD12PVD 15VD 18VD 20VD 24VD 450/22
Вибросила, кH121518202422
Вид топливабензин
Модель двигателяHonda GX160
Мощность, кВт3.6
Глубина уплотнения, см 202530353540
Размер плиты, мм350x460400x565450x565500x565500x565450x610
Масса, кг608595105115140

В дорожно-строительной отрасли виброплиты давно заняли место оборудования, наличие которого в строительной организации обязательно. Не важно, что необходимо сделать – выровнять грунт, уложить брусчатку или провести ремонт асфальтового покрытия — виброплиты справятся со всеми этими задачами. Мы рады предложить Вам виброплиты европейского производителя — чешской компании NTC. Купить виброплиту в Минске Вы можете обратившись в представительство компании NTC.

В зависимости от параметров виброплиты классифицируются:

По типу (направлению) движения:

одноходные виброплиты (однонаправленные, нереверсивные) имеют один вращающийся эксцентриковый дебаланс и поэтому могут перемещаться в процессе работы исключительно в одном направлении - вперед от оператора. Данный класс виброплит обычно применяется для уплотнения асфальтобетонного покрытия при проведении ямочного ремонта автодорог, при асфальтировании тротуарных дорожек, а также, при комплектации виброплиты полиуретановым ковром, возможно производить укладку тротуарной плитки.

реверсивные виброплиты в отличие от нереверсивных имеют в составе вибратора 2 вращающихся дебаланса и производят трамбование в любом направлении, как вперед, так и назад. Это крайне удобно при работе в таких узких местах, как траншеи. Тяжелую виброплиту достаточно сложно поднять и развернуть в узком пространстве траншеи, но для данного типа плит это и не надо: достаточно повернуть рычаг реверса и плита начнет движение в обратном направлении. Мощный привод, высоконадежный вибратор, удобные органы управления – все эти преимущества превращают реверсивные виброплиты в инструмент для профессионального использования при подготовке оснований дорог, тротуаров, траншей и укладке брусчатки или на участках дорожного строительства. Глубина уплотнения и скорость движения виброплиты регулируются гидравлическим сервоприводом, обеспечивающим плавность хода и делая реверсивные виброплиты удобными в работе.

По типу двигателя:

● бензиновые виброплиты являются самыми популярными на наших стройках. Они комплектуются оригинальным японским двигателем Honda и работают на бензине марки АИ-92, эти плиты очень неприхотливы в обслуживании, удобны в использовании и могут эксплуатироваться в любое время года (в отличие от дизельных).

дизельные виброплиты отличаются большим весом и высокой производительностью. Дизельные виброплиты NTC комплектуются оригинальным немецким дизельным двигателем Hatz. Плиты данного класса выбирают в случае, когда необходимо уплотнять большие площади. Обычно, виброплиты с дизельным приводом являются реверсивными.

По весу:

Легкие весом до 75 кг — обычно используются для укладки тротуарной плитки и уплотнения оснований под нее. Из-за своего малого веса и небольшой силы уплотнения (до 10 кН), невысокий показатель которой в сочетании с применением на данной категории плит демфирующего полиуретанового ковра, не позволяет расколоть края вибропрессованной тротуарной плитки. Их преимущество — это небольшие размеры, что позволяет использовать их при работе в труднодоступных местах.

Универсальные весом 75-100 кг — наиболее популярные виброплиты, могут быть использованы как для уплотнения различных грунтов, укладки тротуарной плитки, при благоустройстве территории, так и при проведении ямочного ремонта асфальтового полотна.

Среднетяжелые весом 100-150 кг — полупрофессиональные модели применяются при послойном уплотнении оснований дорог и фундаментов, уплотнении обратной засыпки котлованов и траншей. Среднетяжелые плиты идеально подходят для вязких пород - почвы, щебня, песка, глины. Для работы с асфальтом такие плиты непригодны из-за своей массы.

Тяжелые весом 150-450 кг — мощные профессиональные модели применяються на стройплощадках в случае когда необходимо быстро и качественно произвести уплотнение несвязных грунтов различной фракции на большую глубину. Такие плиты являются полноценной альтернативой вибрационным каткам.

Важнейшие технические параметры при выборе виброплиты:

  • Сила уплотнения (центробежная сила) Эффективность и качество уплотнения в первую очередь зависит от значения величины контактного давления основания виброплиты на грунт. Если это давление мало, то не происходит необходимой деформации и уплотнения основания, в случае если оно чрезмерно велико - может наблюдаться эффект выпирания грунта из-под опорной плиты без должного уплотнения. Соответственно, наиболее правильным с точки зрения максимального использования механической энергии является такое уплотнение, когда контактные давления плиты основания приближаются к пределу прочности грунта, но не превышает. Показатель предела прочности грунта зависит от его типа и состояния. Наибольшей прочностью обладают грунты, содержащие 10-12% глинистых частиц. Предел прочности связных грунтов с уменьшением влажности непрерывно возрастает. При равных массах предпочтительнее виброплиты с большим виброусилием, однако следует учитывать что в случае если виброплита используется для тротуарной плитки, то желательно чтобы виброусилие было не более 10 кН (1 тонна), в таком случае плита будет "нежно" уплотнять плитку, как-бы вдавливая ее в основание.
  • Площадь трамбующей плиты Чем больше площадь рабочей поверхности – тем меньше удельное давление плиты на единицу поверхности. Для производителей виброплит основной целью - является получение большого веса при малой площади основания, и достигнуть эту цель довольно трудная и дорогостоящая техническая задача. Вибрация – это разрушительная сила для любого механизма, поэтому при производстве качественных европейских виброплит производители используют только высокопрочные дорогостоящие стали и сплавы чугуна, а также максимально надежные отбалансированные вибраторы, чего не скажешь о производителях из Китая.
  • Глубина уплотнения
  • Частота и амплитуда вибраций Для качественного и эффективного уплотнения всегда необходимо выбирать оборудование ударные характеристики которого соответствуют типу и состоянию уплотняемого грунта.
  • Производительность Уплотняющая способность виброплит может быть выражена как в площади уплотнения, так и в объемах уплотнения грунта. Скорость перемещения виброплиты часто имеет важное значение для определения ее производительности и достигаемые результаты. Вместе с тем, уменьшая скорость перемещения, можно достичь повышения степени уплотнения за один проход. Практика показывает, что наиболее рационально рассчитывать на уплотнение за 3-4 прохода по одному месту. Количество проходов свыше 6-8 считается неэффективным. В этом случае рекомендуют использовать более мощные машины или перейти на уплотнение более тонкими слоями.

Особое внимание следует обратить на мощность двигателя виброплиты, от него напрямую зависит как качество работ, так и срок эксплуатации виброплит. Двигатель должен работать без перегрузок на средних оборотах что существенно увеличит срок службы оборудования. Чем тяжелее виброплита, тем мощнее и производительнее должен быть двигатель.

Значения глубины уплотнения для различных моделей приведены в этой таблице.

Модель  Вес,кг

Глубина уплотнения, см

(max/ рекомендуемая толщина неуплотненного слоя для трамбования)

Асфальт  Плитка тротуарная
 Несвязные грунты  Связные грунты
ГравийПесокСуглинок, супесьИлистая почваГлина
VD12 60

O

 20/15

O

 20/15

O

 15/10

X

XO
VD15 85

 O

 20/15

O

25/15

O

 20/15

X

XO
VD1895

35/25

35/25

25/20

O

 20/15

X
VD20105

35/25

35/25

25/20

O

 20/15

X
VD24115

35/25

35/25

25/20

O

 20/15

X
VD450/22140

40/30

40/30



35/25

O

 30/20

 X

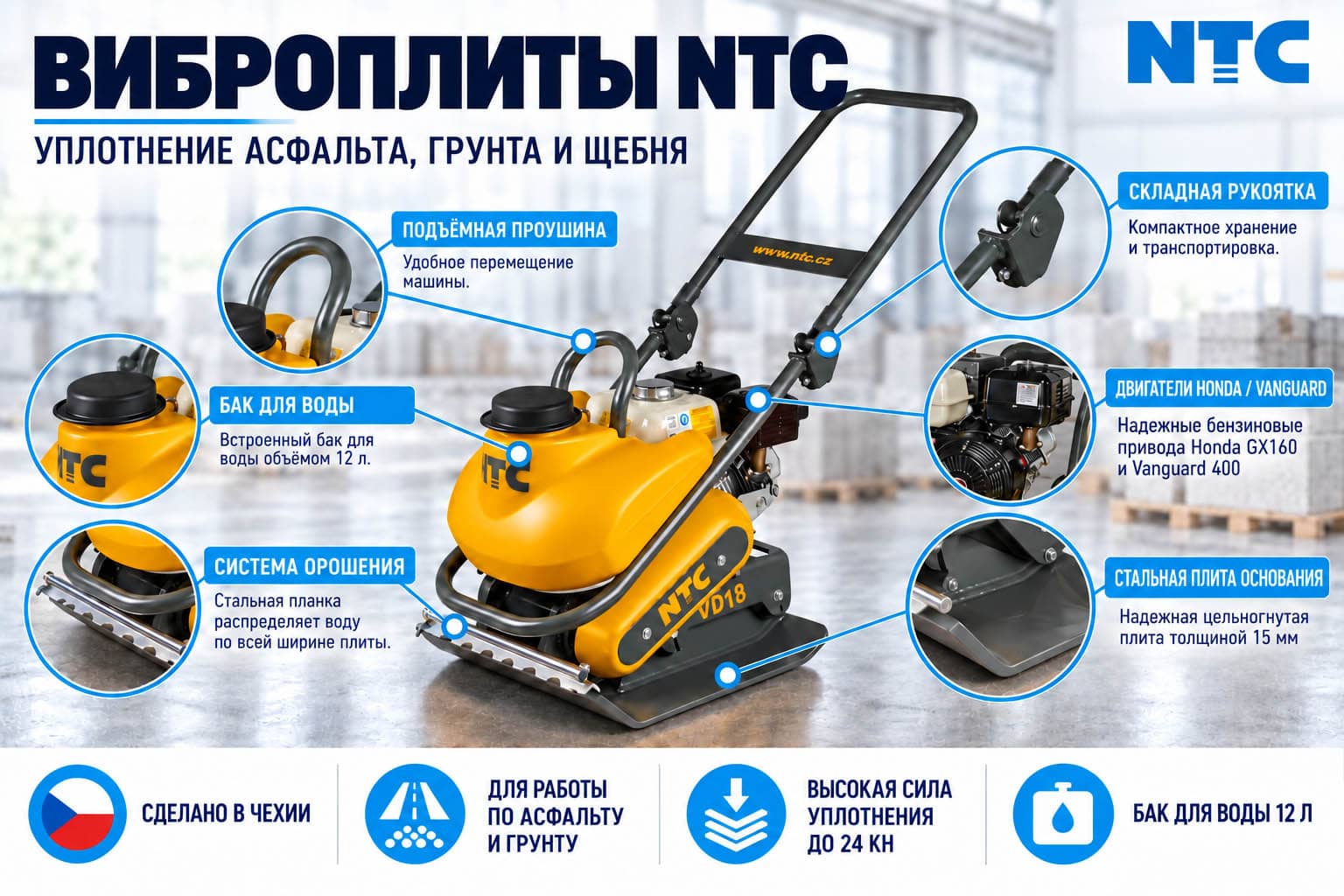

Отличительные особенности одноходовых виброплит NTC:

  • Цельногнутая защитная рама двигателя защищает мотор от случайных повреждений;
  • Рукоять, фиксирующаяся через сайленблок складывается и фиксируется при перевозке;
  • 100 Гц вибратор, обеспечивающий плавность хода;
  • Износостойкая опорная плита;
  • Надежно защищенная самонатягивающая центробежная муфта с износостойким клиновым ремнем.

Опционально доступны:

  • Полиуретановый ковер;
  • Комплект колес;
  • Устройство учета рабочего времени.
